ナノジェットマイザーのご紹介
こちらは、群馬テレビ「ビジネスジャーナル」で弊社のナノレベルの超微粉製造技術が放映されたときの画像です。
ナノジェットマイザーの特徴や性能について詳しくご説明しております。また、社内の作業風景なども撮影されておりますので、是非、ご覧ください。

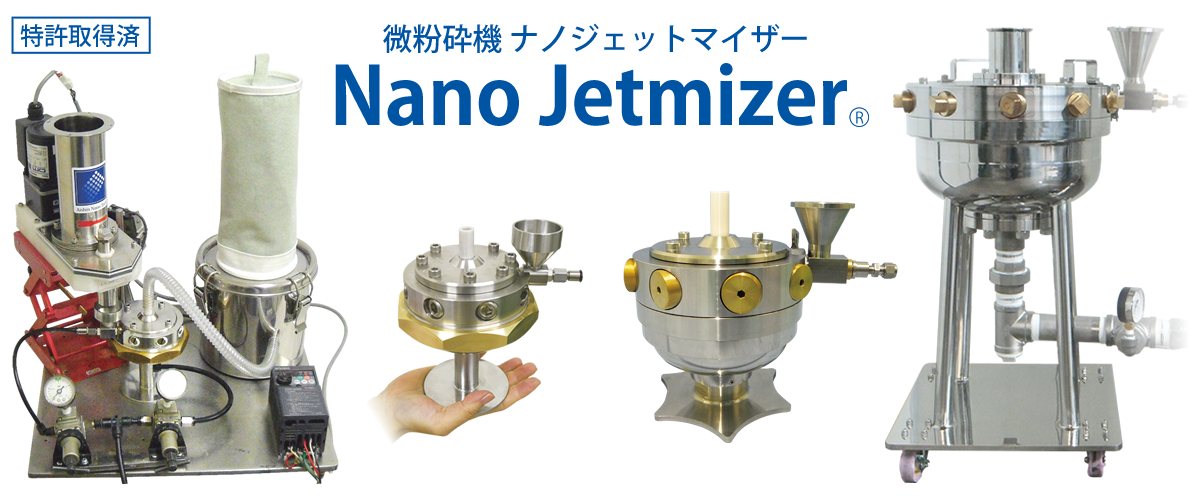

超微粉砕システム　ナノジェットマイザー

ここがポイント
●ナノレベルの粉砕が可能

高圧ガスエネルギーで粒子を加速し、粒子間衝突によりナノレベルの超微粉砕を実現します。

●粉砕品はシャープな粒度分布

ミル内部で、高圧ジェット気流による同心円の旋回渦形成を可能としたノズルを採用しており、シャープな粒度分布の製品が得られます。

●低融点の粉砕が可能

ジュールトムソン効果（気体自由膨張時の温度低下効果）により、材料の温度上昇を抑制する事が出来ます。

●コンタミを排除した超微粒子の生成が可能

粒子間衝突の依存度が高く壁面への衝突が少ないため、摩耗を起こしにくい構造です。

●低コスト、高効率での生産が可能

高圧ガスを使用する事で瞬時に粉砕されるため、従来よりも少ない動力で同等の粉砕が可能です。また、壁面への衝突が少ないため、摩耗・付着を限りなく抑えているため、長時間の連続生産が可能です。

◇微粉砕 ナノジェットマイザー 試験データはこちら>>
製品ラインナップ

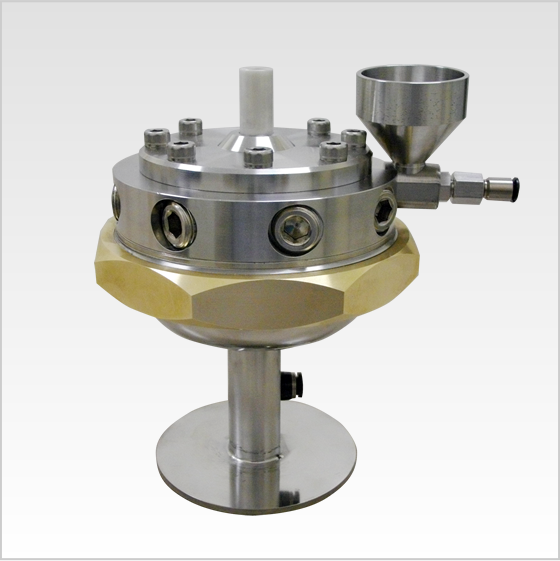

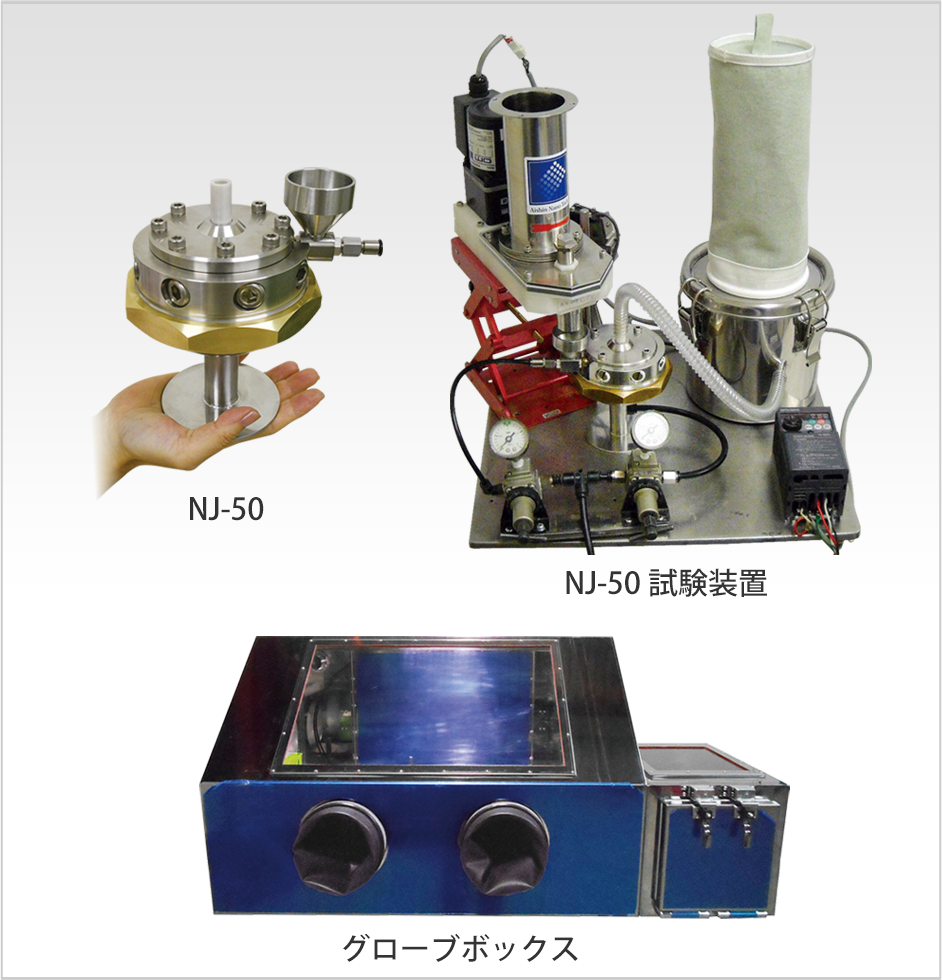

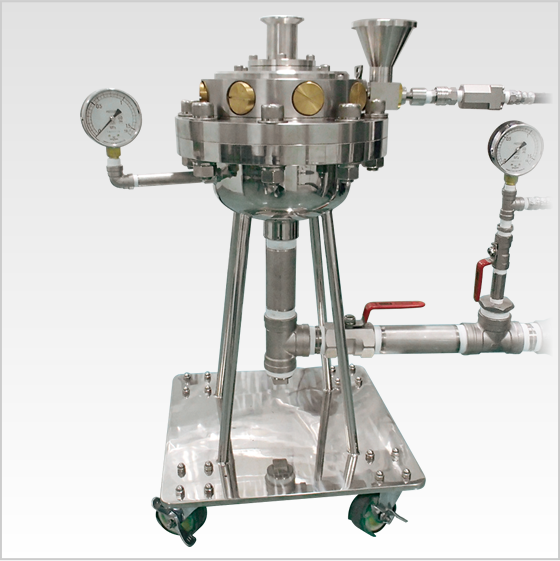

NJ-50,NJ-30試験装置,NJ-100,NJ-400W
粉砕結果例
原料名 原料平均粒径
(μm)		 処理量
(kg/hr)		 平均粒径
(μm)		 使用機種
竹炭 2.000 20 3.02 NJ-100
アミノ酸 49.04 2 1.04 NJ-100
ケール 13.99 1.5 19.1 NJ-100
シルク 6.37 1 2.8 NJ-100
酸化鉄 2 8 0.4 NJ-100
セラミック 4.41 5 0.23 NJ-100
ニッケル 5.81 2.5 1.57 NJ-100
カーボン 2.14 3 0.81 NJ-100
銅 47.98 3.5 0.8 NJ-100
フェライト 8.41 3 1.51 NJ-100
カオリン 2.25 2.5 1.07 NJ-100
トナー 800 2 4.5 NJ-100
炭酸カルシウム 5.43 1.5 0.9 NJ-100
マイカ 5.89 2 1.48 NJ-100

測定器は、CILAS製1064型を使用

粉砕前・粉砕後結果
製品仕様
粒度分布測定装置　CII AS型 1064型
型式 処理量 使用風量
(㎥/min)
NJ-30 数g〜数百g/h 0.2〜0.7
NJ-50 数十g〜1kg/h 0.6〜1.0
NJ-100 数kg〜20kg/h 2.5〜5.5

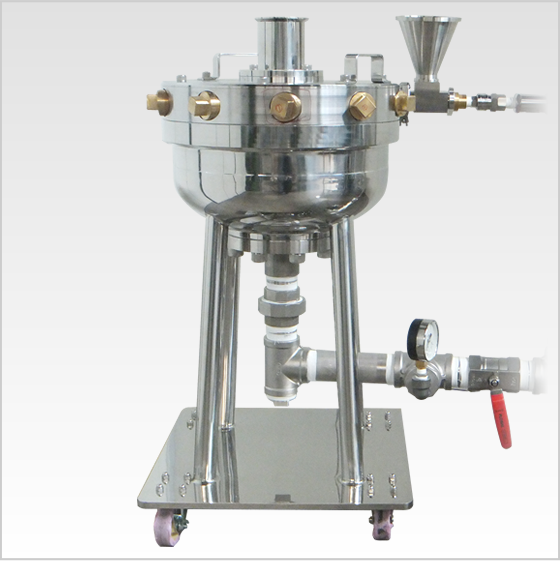

NJ-300 数十kg〜100kg/h 4.5〜10.0
NJ-400 数十kg〜500kg/h 9.0〜20.0
ナノ ジェットマイザー システムフロー（基本回路）
#
ナノ ジェットマイザー システムフロー（マルチパス回路）
#
